Планирование площадок


При планировании площадок необходимо иметь в виду, что сервера в пределах площадки общаются друг с другом по протоколу RPC, что требует наличия между серверами высокоскоростных соединений, таких как сеть Ethernet, ATM, оптоволокно, синхронные каналы доступа или линии ISDN. Для автоматической синхронизации каталога и передачи почтовых сообщений все сервисы Exchange-серверов должны исполняться в одном пользовательском контексте, что в свою очередь требует наличия доверительных отношений между доменами. Наиболее подходящей представляется схема с мастер доменом.

Для организации доступа между площадками или шлюзов в другие почтовые системы применяют коннекторы. Сервер в составе локальной площадки, на котором установлен коннектор, называют связующим (bridgehead). Сервер удаленной площадки, с которым связующий устанавливает соединение, называется целевым (target). Каждый связующий сервер может иметь несколько целевых. В случае недоступности первого целевого сервера, будет произведена попытка установить связь со следующим (рисунок 30). Этот процесс будет повторяться до тех пор, пока либо связь не будет установлена, либо список будет исчерпан. Для управления порядком доступа используется система стоимостей соединения, целевые сервера с меньшей стоимостью будут опрашиваться в первую очередь.

Для объединения площадок используют следующие типы коннекторов:

  • Site Connector - применяется при наличии между площадками постоянного высокоскоростного соединения (LAN или WAN);

  • Dynamic RAS Connector - позволяет связывать площадки, не имеющие постоянного соединения; может быть использован как резервный канал передачи сообщений, когда высокоскоростная магистраль недоступна. Обмен сообщениями через этот типа коннектора можно выполнять согласно расписания;

  • Internet Mail Connector - позволяет организовать обмен почтовыми сообщениями с системами, использующими протокол SMTP. Принципы работы IMC подробно рассматриваются в разделе ;

    Рис. 30. Использование Site Connector

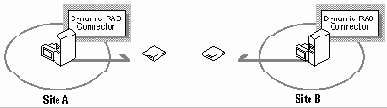

    Рис. 31.


    Использование Dynamic RAS Connector

  • X.400 Connector - позволяет обмениваться сообщениями с системами, использующими протокол X.400 стандартов 1984 и 1988 годов. Коннектор может работать по протоколам TP0/X.25, TP4/CLNP и TCP/IP. При работе поверх TCP/IP может использоваться только порт 102. Коннектор может быть настроен таким образом, чтобы разделять адресное пространство с другими X.400-системами. Для передачи содержимого сообщений могут применяться два формата: TNEF (transport neutral encapsulation format) и MDBEF. Последний следует использовать только для объединения площадок Exchange, так как он не распознаётся другими X.400-системами;

  • MS Mail Connector PC & Mac - применяется как для обмена сообщениями с почтовыми офисами MS Mail на платформах PC и Mac, так и для организации процесса синхронизации каталогов с этими почтовыми системами. При этом Exchange-серверы могут как выступать в роли серверов каталогов (directory servers), так и обращаться за информацией о структуре каталога к серверам MS Mail (directory requester). Кроме того шлюзы MS Mail автоматически становятся доступными пользователям Exchange и наоборот.

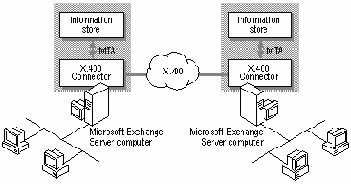

    Для объединения площадок в составе организации совершенно не обязательно иметь непосредственное соединение между ними, площадки могут объединяться друг с другом методом так называемого почтового хребта (mail backbone), когда в качестве среды передачи информации используются внешние почтовые системы. Пример такого объединения приведен на рисунке 32.



    Рис. 32. Объединение площадок через backbone X.400

    | |
